高低温湿热箱在光纤组件可靠性验证中的测试方法

2025/12/08 16:23 I 阅读：79

高低温湿热箱在光纤组件可靠性验证中的测试方法

一、前言：

光纤组件作为通信系统、数据中心、工业控制等领域的核心传输部件，其运行环境涵盖户外温湿度、机房恒湿高温、地下管道高湿等复杂场景，环境可靠性直接影响信号传输质量与系统运行稳定性。高低温湿热箱通过模拟实际应用中的温湿度应力条件，对光纤组件进行环境可靠性测试，可科学评估组件在温湿度变化及长期湿热环境下的性能稳定性、结构完整性，为组件研发优化、生产质量控制、产品合规认证提供客观数据支撑，是光纤组件可靠性验证的关键技术之一。

二、测试准备：

1.测试样品

选取同批次、同型号光纤组件，样品数量≥3 件，无外观损伤、连接良好；测试前完成初始性能检测，记录基准参数。

2.设备与工具

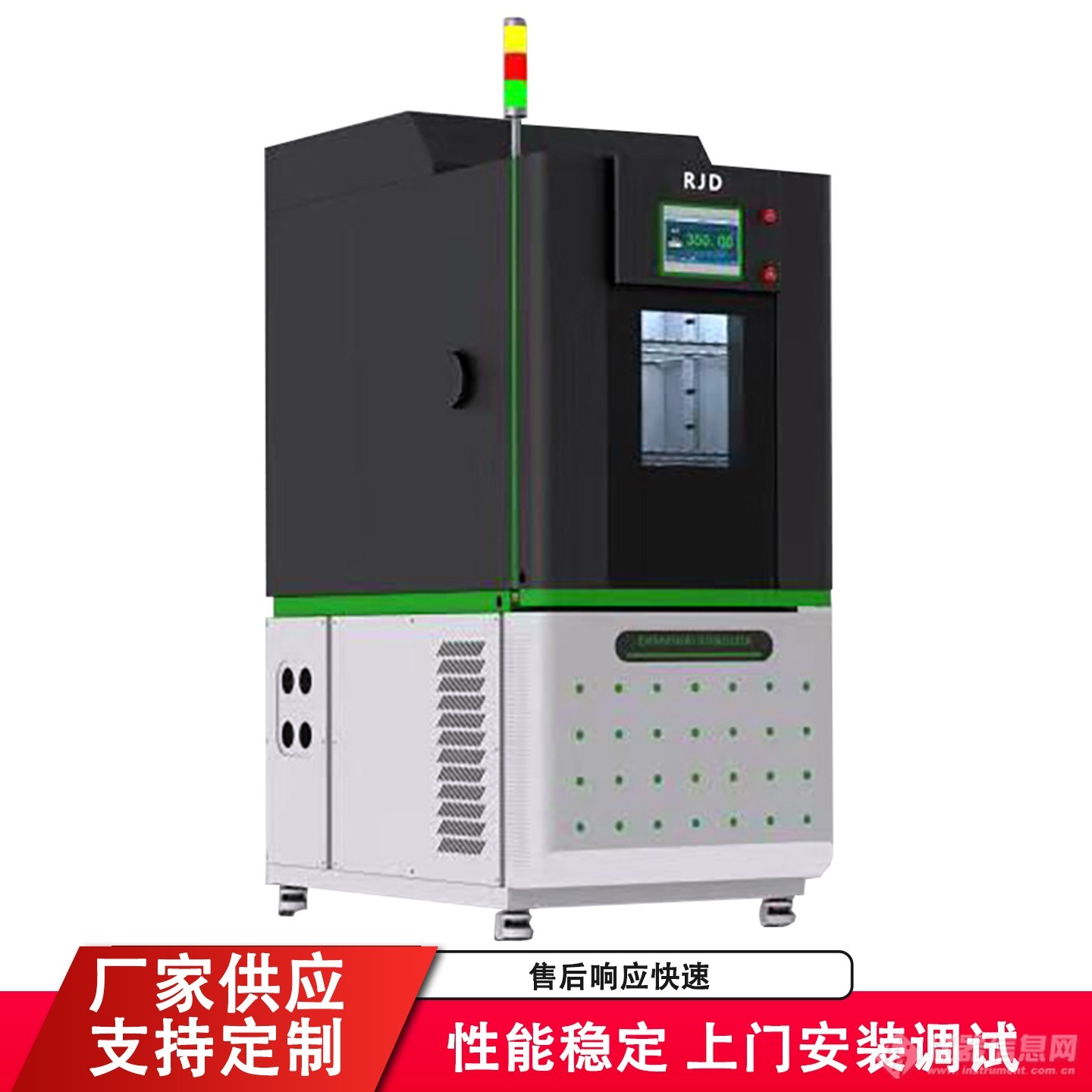

高低温湿热箱（温湿度范围满足 - 40℃~85℃、10%~95% RH）、光功率计、插回损测试仪、光纤清洁工具、样品固定夹具（仪器均需校准合格）。

3.测试环境条件

实验室温度 23℃±5℃、相对湿度 45%~75% RH，无振动、电磁干扰及腐蚀性气体。

三、测试流程

样品预处理：清洁组件端面及连接部位，固定于夹具，完成初始性能测试并记录；

参数设定：按标准设定恒定温湿度（如 70℃、95% RH、1000h）或温湿度循环（如 - 40℃~70℃、100 次循环）参数；

测试运行：将样品放入湿热箱，保持间距均匀，启动设备并实时记录温湿度；

中间检测（按需）：循环 / 恒定测试至规定节点，样品恢复 2h 后检测性能并记录；

结束检测：测试完成后样品恢复 4h，进行外观、光学性能及结构完整性检测；

数据整理：对比初始与终数据，评估可靠性是否达标。

四、测试数据表格示例：

表 1 初始性能测试记录表

表 2 温湿度循环测试过程记录表

表 3 测试后性能与外观检测记录表

五、注意事项：

测试前确保湿热箱校准合格，温湿度控制精度符合要求；

样品安装避免光纤过度弯曲，防止机械损伤；

测试过程中禁止随意开启箱门，中间检测需待温湿度恢复后操作；

光学性能测试保持连接稳定，避免外界干扰；

测试数据实时记录、确保真实准确；

测试后及时清洁设备，做好维护保养。
