非接触混凝土早期体积收缩变形测试方法

2026/03/09 17:04 I 阅读：31

非接触混凝土早期体积收缩变形测试方法

一、前言：

混凝土在早龄期阶段易产生体积收缩变形，该变形是引发结构开裂、影响工程耐久性的因素。非接触混凝土收缩变形测定仪采用光学非接触式测量原理，不对试件产生机械干扰，可连续、稳定采集试件成型后的变形数据，适用于实验室及工程现场对混凝土早期自收缩、干燥收缩、塑性收缩等变形指标的检测。

二、设备与材料：

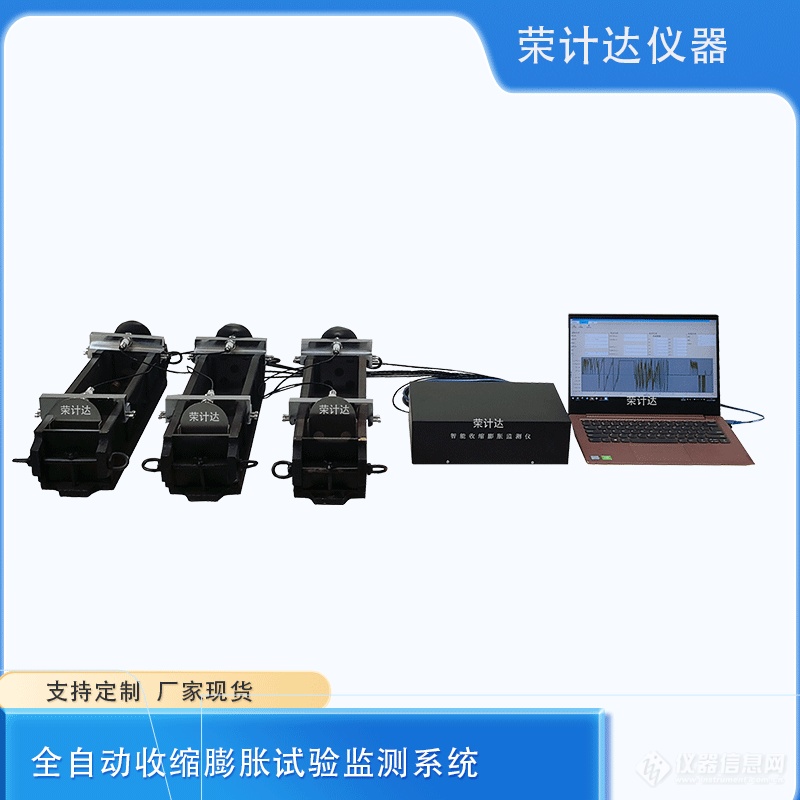

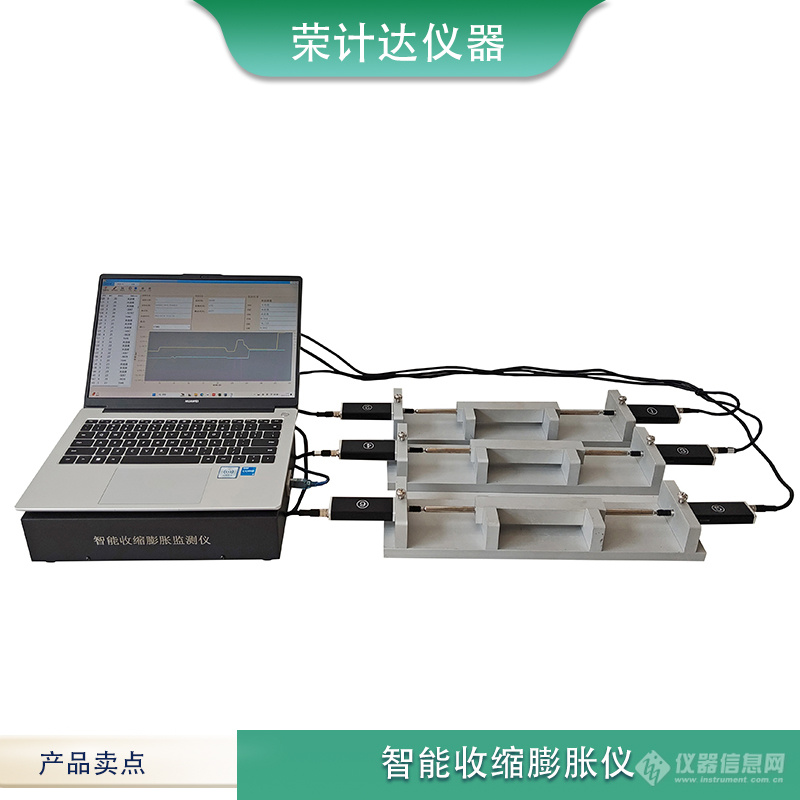

非接触混凝土收缩变形测定仪（含测量探头、采集系统、支架）

试模、密封材料、养护设备

混凝土拌合物、基准材料等

温湿度计（记录环境参数）

三、试验条件：

环境温度：（20±2）℃

相对湿度：（60±5）%

试件成型后在规定环境中静置，达到测试起始条件后开始采集。

四、测试流程：

试件制备

按试验方案搅拌混凝土拌合物，装入试模并振捣密实。

对测试面进行处理，保证表面平整，满足光学测量要求。

如需测试自收缩，对试件进行密封处理，隔绝与外界水分交换。

仪器安装与调试

将试件平稳放置在仪器测试区域，固定支架与测量探头。

调整探头位置，确保光路对准试件测试点，无遮挡、无晃动。

开启采集系统，进行清零校准，设置采样间隔（如 5min/10min/30min）。

早期收缩测试

试件达到起始测试时间（一般为初凝后），启动自动采集。

系统自动记录不同龄期试件的变形量、环境温度、环境湿度。

试验过程中不触碰试件与仪器，保持环境稳定。

试验终止与数据保存

达到设定龄期（如 7d、14d、28d）后停止采集。

导出变形时间曲线与原始数据，记录试件编号、配合比、环境条件。

五、试验数据记录示例表：

注：负值表示收缩变形，数据为实验室模拟示例；
