导热系数测量仪测试挤塑保温板导热性能方法

2026/10/19 14:07 I 阅读：5

一、前言：

材料导热系数是评价材料热传导、隔热保温性能的基础指标，广泛用于建筑保温、新能源、电子散热、耐火材料等领域的材料选型、生产质控与工程验收。导热系数测量仪依托稳态传热原理开展检测，在试样两侧建立稳定温度场，采集热流量、试样厚度、冷热面温度等参数，计算得到导热系数与热阻。适用于板材类固体绝热材料导热性能测试。

二、仪器：

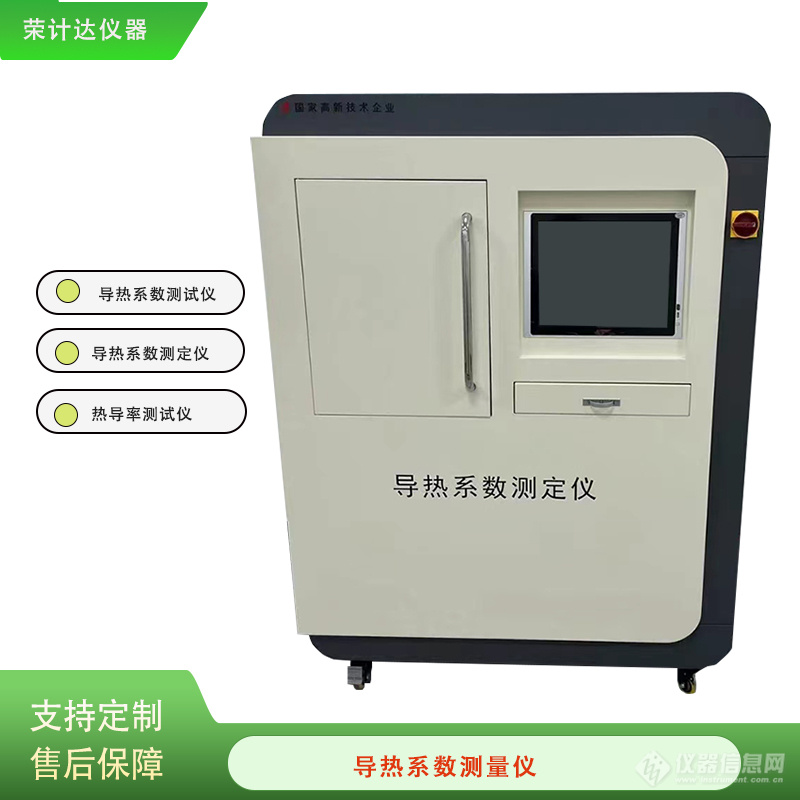

1. 导热系数测量仪（热流计法），配套温控、热流采集模块；

2. 数显游标卡尺，精度 0.01mm；

3. 状态调节箱；

4. 无尘擦拭布、无水乙醇。

三、试样要求：

1. 试样外形平整，无开裂、孔洞、明显凹陷，表面无粉尘油污；

2. 试样尺寸匹配仪器测试工作面，厚度均匀；

3. 测试前将试样置于标准环境（23±2℃，相对湿度 50±5%）进行状态调节，放置至含水率稳定；

4. 每组准备 3 块平行试样。

四、测试流程：

4.1 测试前准备

1. 检查仪器外观、管路、接线，确认设备无异常；

2. 开启仪器电源，预热设备，检查冷热板温控、热流传感器信号是否正常；

3. 取出状态调节完成的试样，使用无水乙醇擦拭试样表面、热板工作面，去除浮尘；

4. 使用游标卡尺，在试样 4 个边角及中心位置测量厚度，记录厚度，取平均值作为试样厚度。

4.2 试样装夹

1. 将试样平稳放置于仪器冷板中心位置，对齐工作面，保证试样覆盖热流传感器区域；

2. 闭合测试腔体，按规范施加轻压力，保证试样与冷热板紧密贴合，降低接触热阻；

3. 确认腔体闭合到位，无明显缝隙。

4.3 参数设置与升温

1. 在仪器控制界面设置热面温度、冷面温度，设定测试平均温度；

2. 启动温控程序，冷热板逐步达到设定温度，系统开始建立稳定温度场；

3. 持续监控冷热面温度、热流数据变化。

4.4 稳态判定与数据采集

当连续 30min 内，冷热面温度波动、热流密度波动满足标准稳态判定条件，判定系统达到热稳态；连续采集 3 组有效数据，自动计算导热系数。

4.5 测试结束

1. 保存测试原始数据；

2. 关闭加热制冷系统，待冷热板温度回落至接近环境温度；

3. 打开腔体，取出试样，清理冷热板表面；

4. 更换下一块试样，重复上述流程，完成本组平行试样测试。

4.6 结果处理

取 3 块平行试样导热系数的算术平均值作为本组试样测试结果；若平行样之间差值偏大，排查试样、装夹情况，重新开展测试。

五、测试数据表格示列：（仅供参考）
