水泥净浆搅拌机新标准NJ-160H荣计达

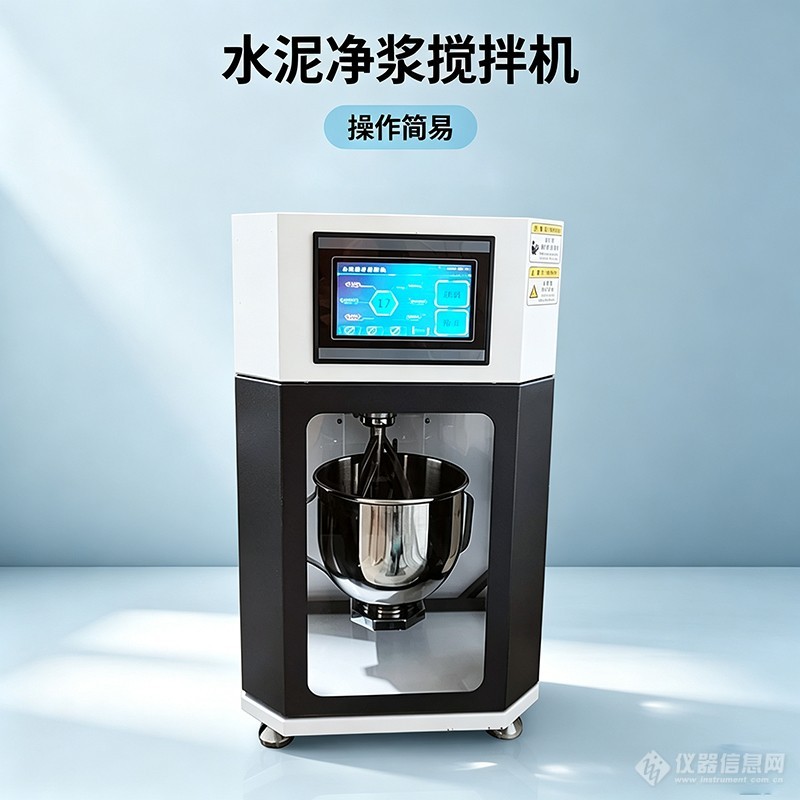

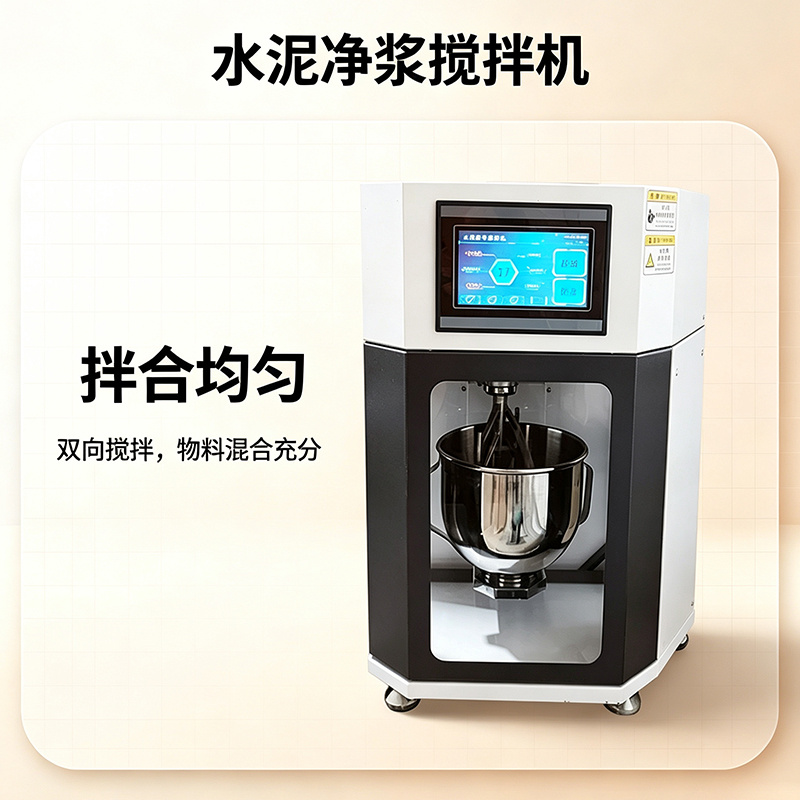

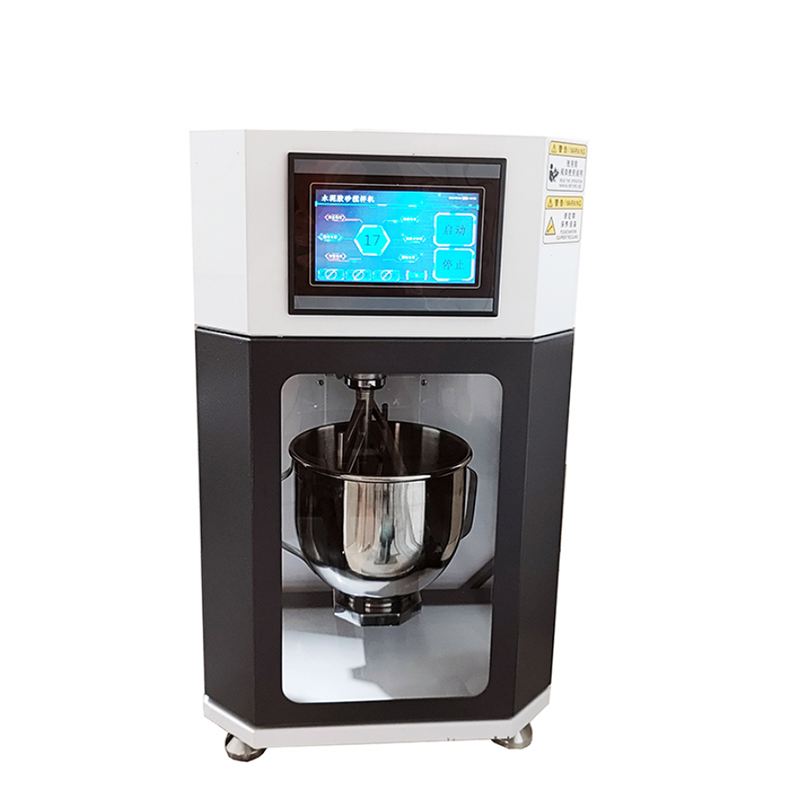

水泥净浆搅拌机新标准NJ-160H荣计达产品简介

NJ-160H型水泥净浆搅拌机是依据相关国家标准设计的实验室专用设备，主要用于将水泥与水按规定比例混合搅拌成均匀净浆。该仪器适用于测定水泥标准稠度用水量、凝结时间以及制作水泥安定性检验试件，广泛应用于建材检测机构、建筑工程实验室及高校科研教学场景。

水泥净浆搅拌机新标准NJ-160H荣计达技术参数

• 公转速度：慢速 62±5 r/min；快速 125±10 r/min

• 自转速度：慢速 140±5 r/min；快速 258±10 r/min

• 电机功率：快速档 370 W；慢速档 170 W

• 电源规格：380V / 50Hz

• 搅拌叶宽度：111 mm

• 叶片连接螺纹：M16×1

• 搅拌锅容量：2.5 L

• 锅壁厚度：5 mm

• 叶片与锅间隙：2 mm

• 外形尺寸：472 × 280 × 466 mm

• 净重：约 70 kg

水泥净浆搅拌机新标准NJ-160H荣计达工作原理

本机采用双速电动机驱动，通过法兰连接减速箱蜗杆轴，经蜗轮副减速后带动行星定位套同步旋转。固定于定位套偏心处的叶片轴带动搅拌叶进行公转，同时叶片轴上端的行星齿轮围绕固定内齿圈实现自转。设备内置时间控制器，可自动执行“慢搅—停歇—快搅”的标准工作程序。搅拌锅通过偏心槽与滑板连接并旋转锁紧，确保搅拌过程稳定。

水泥净浆搅拌机新标准NJ-160H荣计达主要结构

NJ-160H水泥净浆搅拌机主要由底座、立柱、减速箱、滑板机构、搅拌叶片、搅拌锅及双速电动机等核心部件组成。

水泥净浆搅拌机新标准NJ-160H荣计达安装方法

1. 设备搬运：本机设有起吊装置，可通过人工配合吊装设备进行搬运安装。

2. 基础放置：无需特制复杂基础，只需将设备放置在平整坚固的水泥平台上，并在设备底部垫一层厚度为 5～8 mm 的橡胶板以减震。

3. 电源连接：机器出厂时配备 2 m 长电源进线及四芯插头。通电前务必确认相线与零线连接正确，严禁接错。

4. 安全接地：为确保用电安全，请使用截面积不小于 1.5 mm² 的多股塑料铜芯线，将机身安全接地点可靠接地（注：原文“小于1mm②”已修正为符合电气安全规范的表述）。

操作规程

1. 开机准备：将面板上的三位开关（1K、2K）均置于“停”位置，将时间程控器插头插入面板“程控输入”插座，随后接通电源。

2. 自动搅拌模式：将开关 1K 置于“自动”位置。设备将自动执行以下程序：慢搅 120秒 → 停歇 10秒 → 报警 5秒（共停 15秒）→ 快搅 120秒 → 自动停止。单次程序结束后，需先将 1K 置于“停”，再重新置于“自动”方可执行下一次程序，以防停电后恢复供电导致误动作。

3. 手动搅拌模式：将开关 1K 置于“手动”位置，通过操作三位开关 2K 分别选择“慢”、“停”、“快”档位，各动作持续时间由人工计时控制。

4. 搅拌锅装卸：搬动手柄可使滑板带动搅拌锅沿立柱导轨上下移动。上移到位后旋紧定位螺钉即可开始搅拌；卸下搅拌锅时操作相反，具体参照机身上指示箭头。

维修与保养

1. 间隙调整：出厂时搅拌叶与搅拌锅间隙已预调至 2±1 mm。若试车或维修后需调整，请使用随机配套的间隙塞针测量。若间隙超标，可松开调节螺母旋转叶片，或松开电机与立柱、减速箱法兰与电机的联接螺钉进行调整，达标后重新拧紧。

2. 日常清洁：保持工作场地清洁。每次使用后，须彻底清除搅拌叶与搅拌锅内外的残余净浆，清扫散落及飞溅的灰浆与脏物，擦干后套上护罩防尘。

3. 润滑维护：本机无外部加油孔。减速箱内的蜗轮副、齿轮副及轴承等运动部件，每季度加注一次二硫化钼润滑脂（需打开轴承盖）。滑板与立柱导轨等相对运动表面应经常滴入机油润滑。建议每年对机器进行一次全面清洗并加注润滑剂。

4. 故障排查：运转时若出现金属撞击噪声，应首先检查搅拌叶与搅拌锅之间的间隙是否正确。

5. 配件更换：更换新的搅拌锅或叶片时，必须严格按照前述方法重新调整间隙。

6. 使用注意：搅拌锅属精密部件，使用时请轻拿轻放，严禁随意摔碰，以防锅体变形影响精度。

7. 绝缘检测：应定期检查电气绝缘情况。在环境温度 20±5℃、相对湿度 50％～70％ 的条件下，冷态绝缘电阻应 ≥ 5 MΩ。
