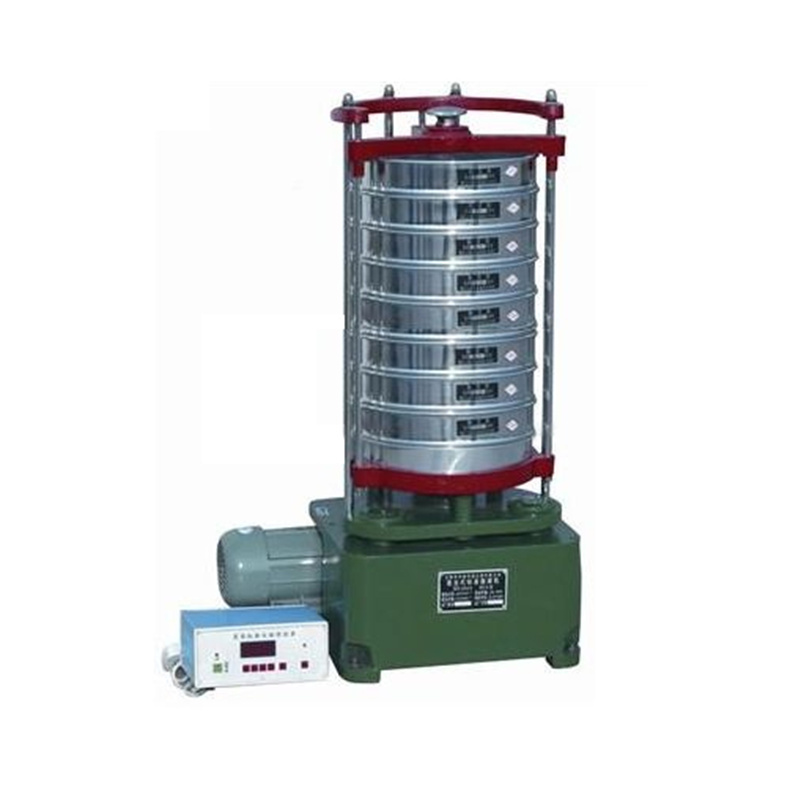

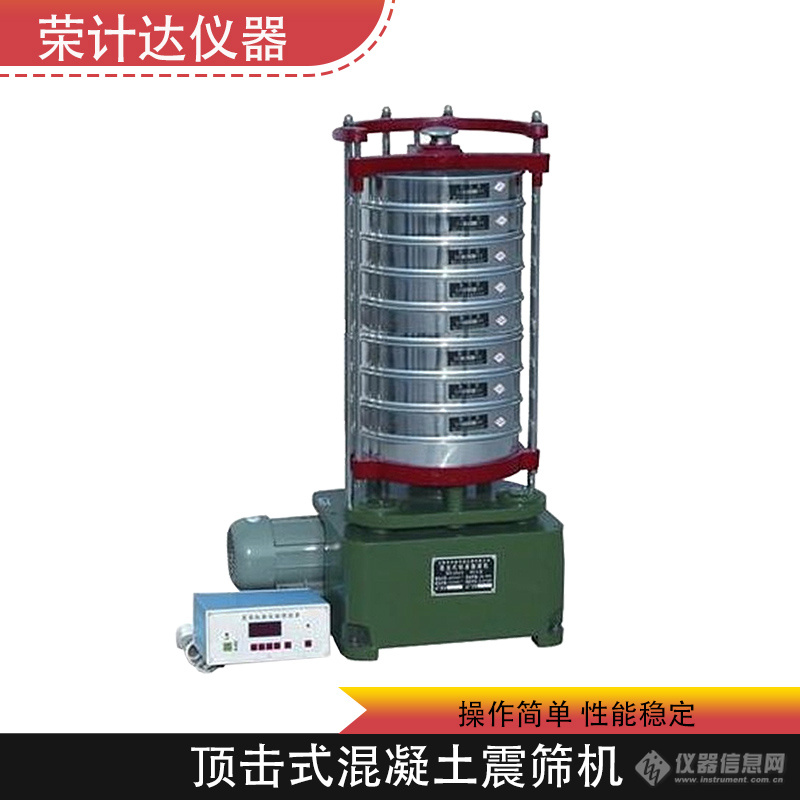

顶击式混凝土震筛机ZBSX- 92A荣计达产品简介
顶击式混凝土震筛机（型号 ZBSX-92A）是用于公路、建筑、地质及冶金科研等部门实验室的筛分仪器。该设备适用于对砂石等物料进行粒度分析，通过定时控制实现自动筛分，操作简便，可完成样品制备工作。
顶击式混凝土震筛机ZBSX- 92A荣计达技术参数
| 参数项目 | 规格数值 |
|---|---|
| 筛子直径 | 300 mm / 200 mm |
| 筛子叠高 | 440 mm |
| 筛座震幅 | 8 mm |
| 筛摇动次数 | 221 次/分 |
| 震击次数 | 147 次/分 |
| 回转半径 | 12.5 mm |
| 电机功率 | 0.37 kW |
| 电机转速 | 1400 次/分 |
| 外形尺寸 | 600 × 400 × 800 mm（长×宽×高） |
| 总重量 | 120 kg |
顶击式混凝土震筛机ZBSX- 92A荣计达工作原理
本机主要由传动、摆动、震击、夹紧机构及电器控制系统组成。电动机通过主轴和传动轴带动齿轮，由蜗轮驱动凸轮，进而带动主偏心轴及两个副偏心轴旋转。这种机械结构使筛座同时具备回转运动与垂直震击运动，从而实现物料筛分。
顶击式混凝土震筛机ZBSX- 92A荣计达操作规程
开机前准备：拧出上螺栓，加入适量润滑油（建议使用20号普通机油，约5公斤）。
装筛步骤：先将紧固螺栓左旋以松动筛盖固定顶杆，连同筛盖往上提，右旋固定；将套筛置于筛托盘上，再将紧固螺栓左右松开往下压并右旋使之固定。
运行设置：根据工作需要，将旋钮转至“常开”位或设定具体时间的“定时”位。
停机操作：如需中途停机，应切断电源开关，让定时钟自行转至停止位置，严禁强行扭回。
保养与维护
定期换油：每隔6个月更换一次机油，确保传动部件润滑良好。
部件保护：使用时注意避免盖板上的7根导杆发生变形，以免影响筛座运动精度。
电源管理：停机后应切断电源，避免频繁开关机，以延长电气元件寿命。
安装与调试
设备可直接安放在平整的水泥地面上使用，也可安装在水泥基础上（基础厚度建议300毫米，露出地面高度视需求而定）。请按电工规程安装电路并确保接地可靠。接通电源后，观察电动机回转方向是否与机身箭头标识一致；若方向相反导致无震击运动，需调换接线头直至方向正确方可正常运行。
