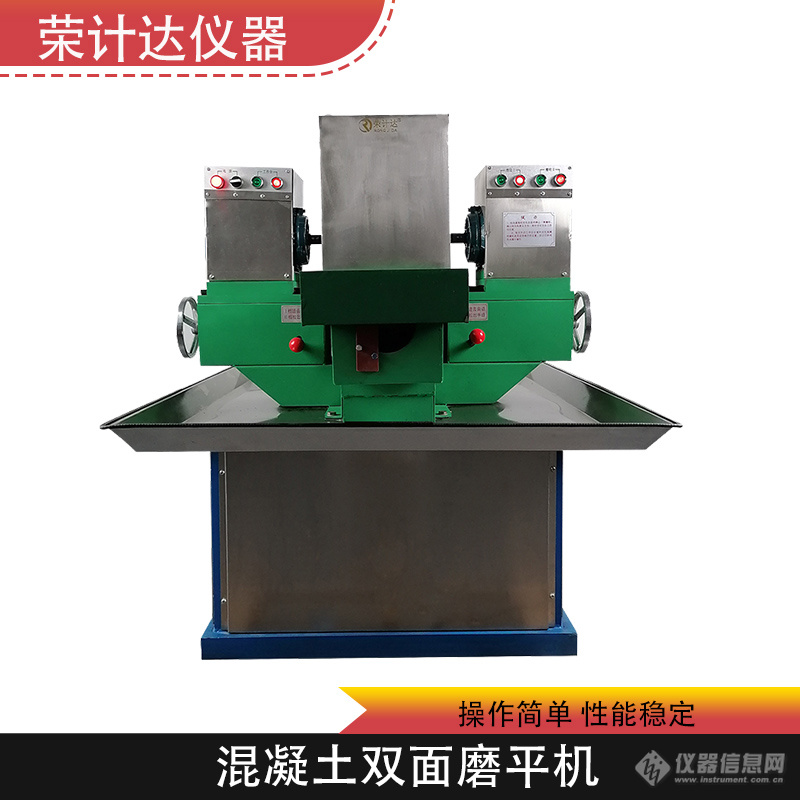

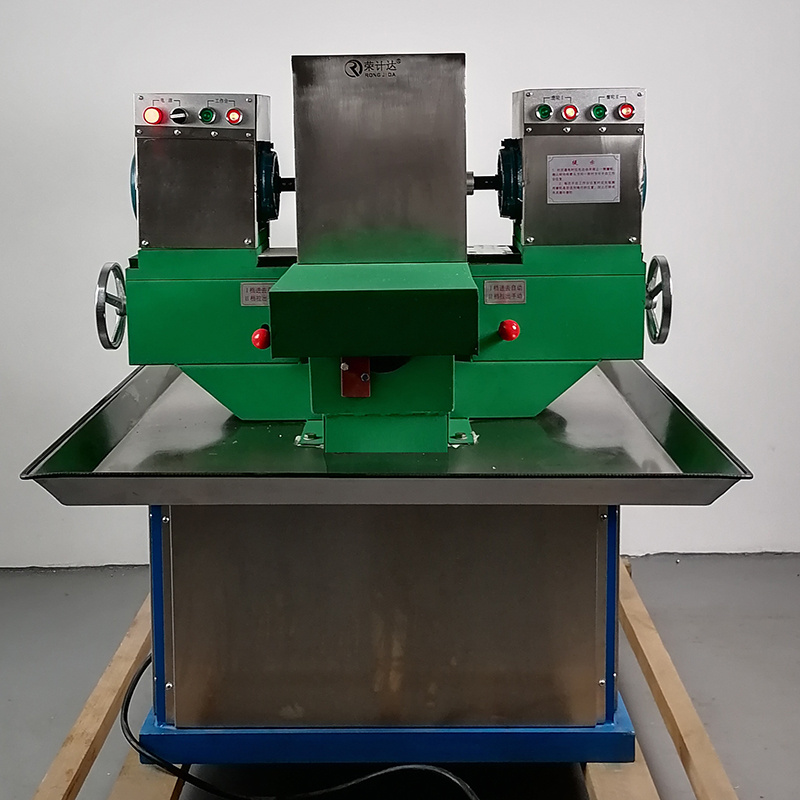

混凝土双面磨平机SHM-200荣计达产品简介
荣计达混凝土双面磨平机（型号：SHM-200）是用于制备矿石、混凝土等非金属固体力学测试标准样本的专业设备。该设备由机座、磨削动力头、变速传动系统及电控装置组成，可与取芯机、切割机配套使用，高效加工高精度的立方体或圆柱体测试样本。设备具备自动进给功能，操作简便，运行稳定，广泛适用于水利水电、地质矿产、交通建筑等领域的实验室及检测机构。
混凝土双面磨平机SHM-200荣计达技术指标
| 参数项目 | 技术指标 |
|---|---|
| 工作台电机功率 | 0.55 KW |
| 工作台转速 | 1500 rpm |
| 磨削动力头功率 | 1.1 KW × 2台 |
| 磨削动力头转速 | 2750 rpm |
| 磨轮直径 | Φ200 mm |
| 可磨样本规格 (标配夹具范围) | 方块：50×50×50 ～ 150×150×150 mm 圆柱：Φ50 ～ Φ150 mm |
| 试件平行度精度 | 50mm范围内 ≤ +0.10 mm |
| 试件光洁度 | Ra3.2 (机械加工粗糙度标准) |
| 自动磨削进给量 | 0.04 ～ 0.17 mm/r |
混凝土双面磨平机SHM-200荣计达工作原理
机械传动：工作台往复运动由电机驱动变速箱，经丝杆螺母副转化为直线运动；磨头采用金刚石磨轮，安装于专用电机上，通过横向丝杠带动前进或后退，丝杠螺距为3mm，支持手动与自动切换。
加工工艺：设备出厂前已校准夹具与磨轮位置，确保垂直度与平行度。立方体标本需经过三次磨削即可成型，每次精确定位两个平行面，以保证试样符合测试要求。
电气控制：控制按钮集成于动力头上方，便于操作。鉴于水冷却环境，控制系统采用36V安全电压；主电源为380V，设备必须可靠接地以防止安全事故，且严禁电源接反以免损坏机器。
混凝土双面磨平机SHM-200荣计达安装调试
地基准备：建议将设备安装在平整坚固的浇铸地基上，固定机械螺栓以减少工作振动。
清洁润滑：安装后清除防锈油，在导轨及润滑表面加注机械润滑油，手动盘车检查转动灵活性。
水路连接：接通自来水水源，确保冷却水供应充足。
电路检查：检查控制元件、熔断器及接线端子是否松动，确认接地可靠。
空载试运行：通电后先点动磨头，确认旋转方向正确（严禁反转）；随后启动工作台，检查往复运动是否正常。
进给调节：推动手动/自动手柄检查灵活性，必要时添加润滑油；通过撞击块调节自动进给量，出厂默认设置为每转一格。
混凝土双面磨平机SHM-200荣计达使用方法
装夹试样：将样块对称放置并紧贴夹具，确保稳固。
初始定位：退出磨头，调整位置使工作台运动时试样不接触磨轮。
开启防护与水源：安装防护罩，打开冷却水开关。
启动电源：合上总电源开关。
启动磨削：按下磨头按钮，确认转向正确后，按工作台按钮开始往复运动。
执行磨削：手动推入磨头进行粗磨，达到预定尺寸后切换至自动模式；磨削完成后拉回手动位置，适当往复修整以确保光洁度。
结束作业：磨削结束后，先停止工作台运动，再停止磨头，最后退出磨头。
注意事项
清洁要求：装夹前务必冲洗夹具及样本表面，去除残留杂质，保证定位准确，防止影响磨削精度。
进给规范：自动磨削过程中严禁随意进行手动进给，以免损坏磨轮或设备；仅在手动模式下允许手动进给。
停机顺序：自动磨削结束后，应遵循“先停工作台，后停磨头”的顺序。
冷却监控：作业全程需关注冷却液流量，确保充分冷却以防磨轮过热磨损。
