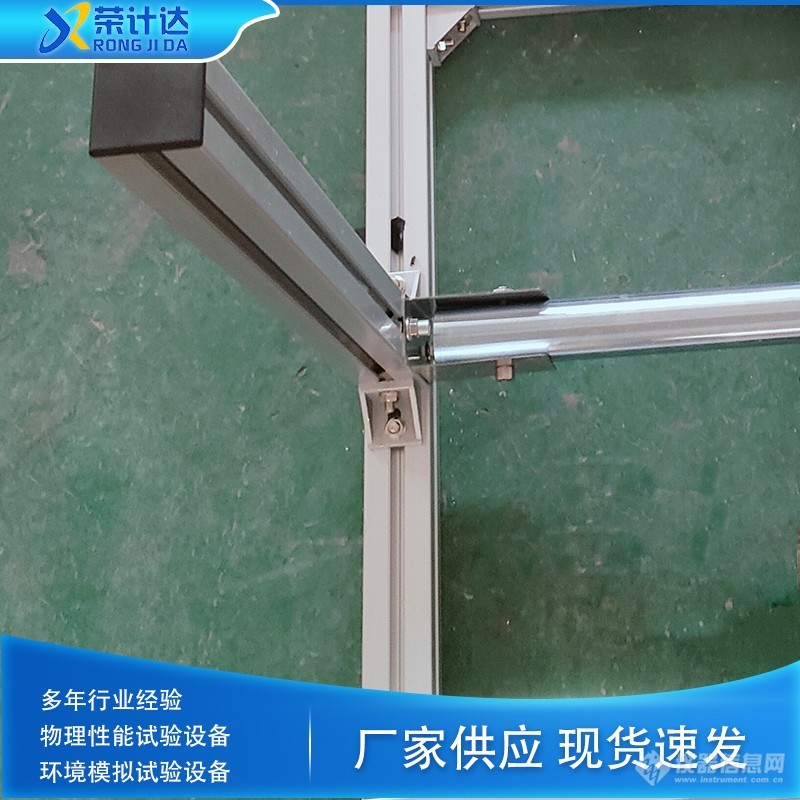

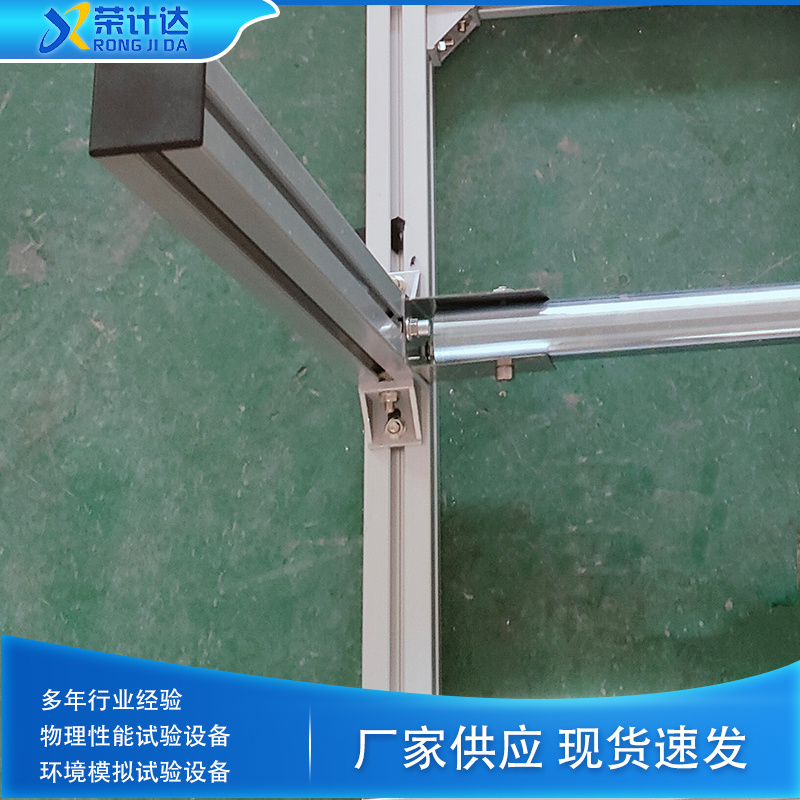

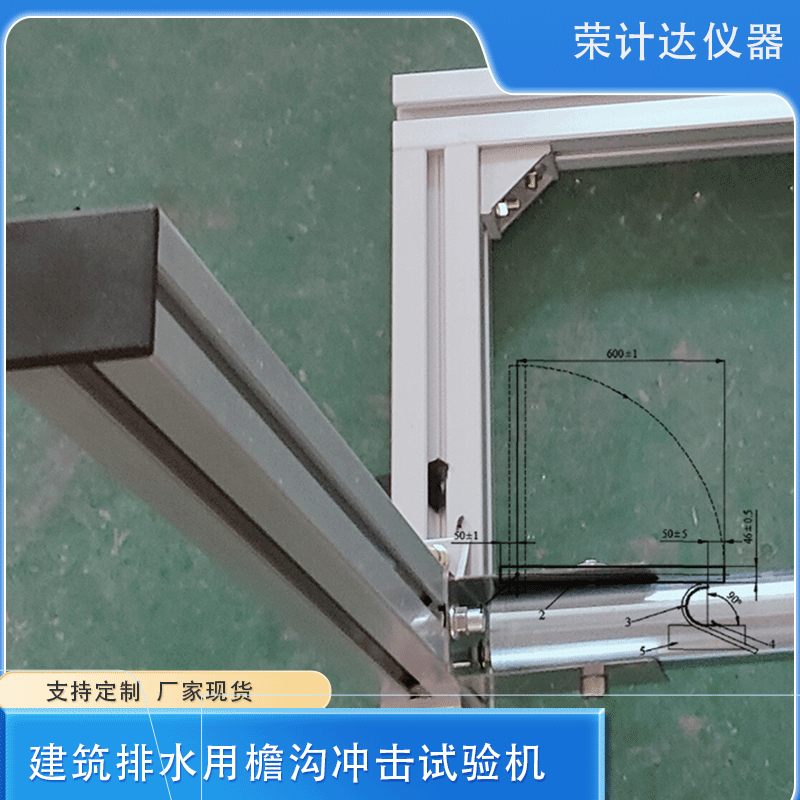

建筑排水用檐沟冲击试验机XJJD

一、建筑排水用檐沟冲击试验机XJJD概述：

本仪器主要用于建筑雨水排水用硬聚氯乙烯（PVC-U）檐沟的冲击试验。

二、建筑排水用檐沟冲击试验机XJJD工作原理：

用已知能量的摆锤打击支承成水平梁的试样，由摆锤一次冲击使试样破坏。冲击线位于两支座正中，摆锤应与水平面垂直悬空放置，稍加外力自由下落冲击。每个试样在同一位置连续冲击3次，全部冲击应在30s内完成，观察试样是否破坏。

三、建筑排水用檐沟冲击试验机XJJD适用标准;

QB/T5307-2018  建筑雨水排水用硬聚氯乙烯（PVC-U）檐沟及配件

四、建筑排水用檐沟冲击试验机XJJD试样;

制备：试样为3个，试样长度不小于900 mm。

状态调节：试样应(0±1)℃的水浴中进行状态调节，最短调节时间为60 min。

五、建筑排水用檐沟冲击试验机XJJD技术参数：

圆柱形实心钢棒：摆锤直径为(46±0.5)mm,长为(650±2)mm

跨距：700mm±2mm

六、建筑排水用檐沟冲击试验机XJJD试验步骤：

将试样固定在刚性支架上，将檐沟试样的开口方向与水平方向垂直放置，U形檐沟试样应将其平直侧放置在水平面上。

移动摆锤位置，使其靠近试样端面与试样接触点水平距离为(50±5)mm,并使摆锤能垂直落于两固定装置的中间位置。

状态调节后，试样应从水浴出中取出进行冲击试验，摆锤应与水平面垂直悬空放置，稍加外力自由下落冲击。每个试样在同一位置连续冲击3次，全部冲击应在30s内完成。

观察并记录试验结果。
