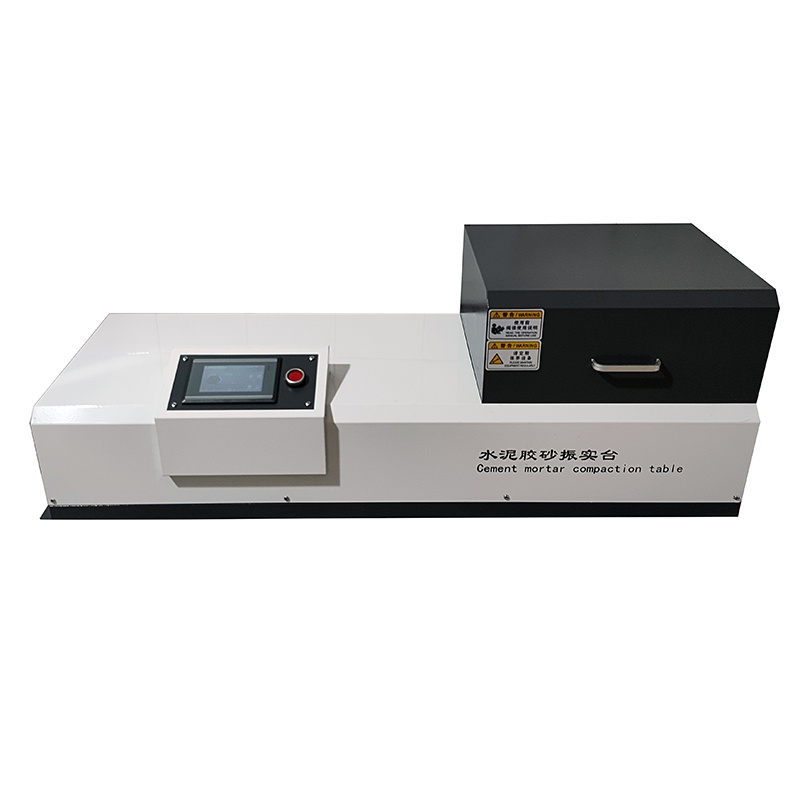

水泥胶砂振实台新标准ZS-20荣计达产品简介

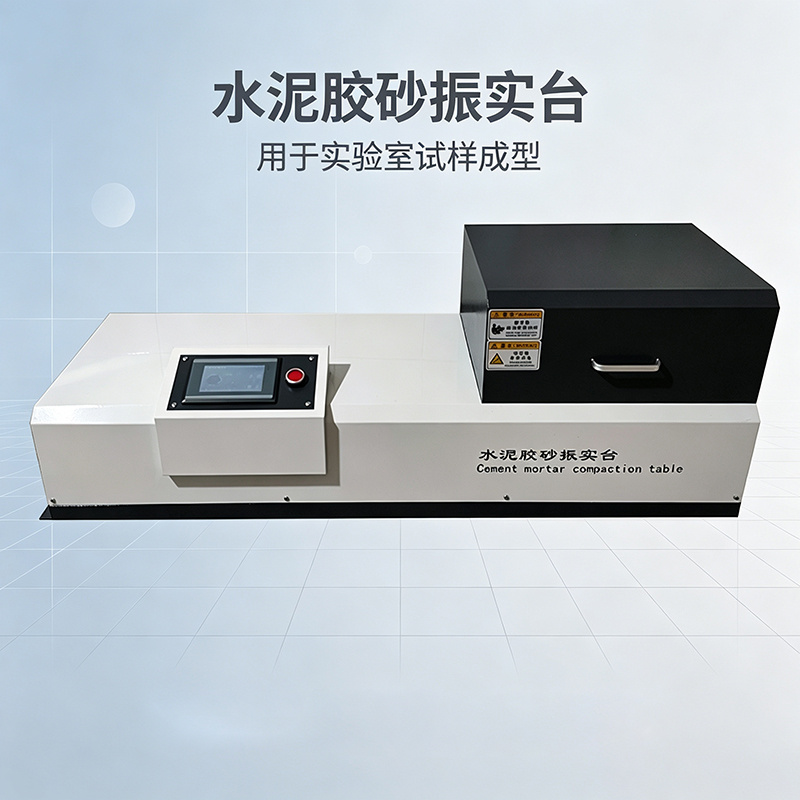

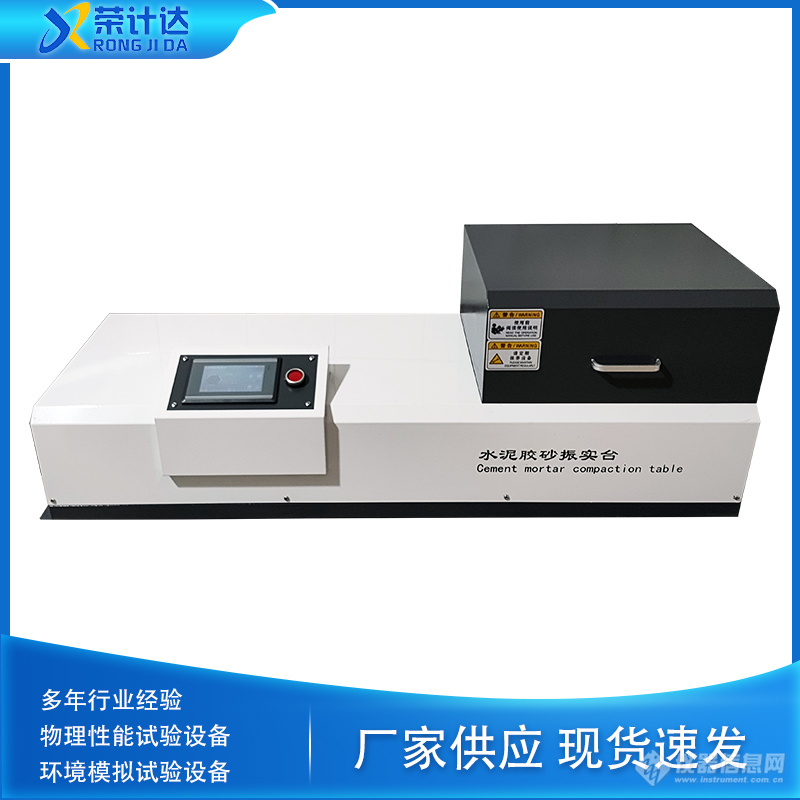

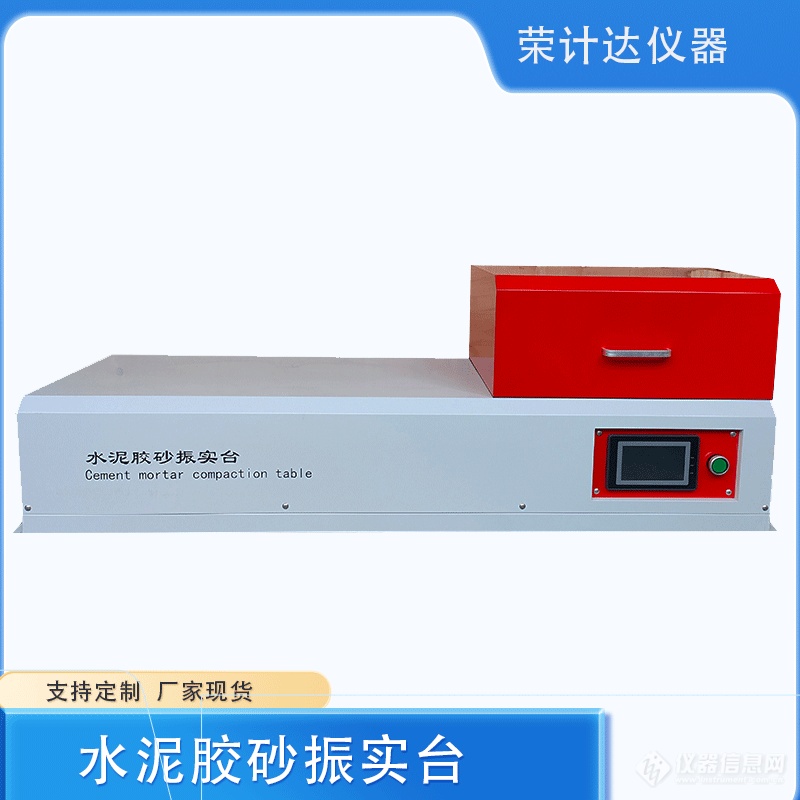

ZS-20型水泥胶砂振实台是依据 GB/T 17671《水泥胶砂强度检验方法（ISO法）》及 JC/T 681-2020 标准研发的设备，主要用于水泥强度检验用试样的制备。该仪器配备触控显示屏，可准确控制振动次数与跳动频率；机身采用隔音结构设计，有效降低试样振动成型过程中的运行噪音，适用于各类建材实验室及质检机构。
水泥胶砂振实台新标准ZS-20荣计达技术要求
振幅精度：振实台振幅为 15.0mm ± 0.3mm。
振动时间：完成 60 次振动的时间控制在 60s ± 2s。
运动部件质量：台盘（含臂杆、模套和卡具）总质量为 13.75kg ± 0.25kg，实测数据标识于台盘侧面；两根臂杆及其十字肋总质量为 2.25kg ± 0.25kg。
几何尺寸：台盘中心到臂杆轴中心的距离为 800mm ± 1mm。
水平度要求：当突头在止动器上时，台盘表面保持水平，四个角中任一角的高度与其平均高度差不大于 1mm。
接触方式：突头工作面为球面，与止动器呈点接触。
材质硬度：突头和止动器由洛氏硬度 ≥ 55HRC 的全硬化钢制造；凸轮由洛氏硬度 ≥ 40HRC 的钢支撑。
定位结构：卡具与模套连成一体，卡紧时模套能压紧试模并与试模内侧对齐。
控制系统：控制器和计数器灵敏可靠，实现振动 60 次后自动停止。
电气安全：整机绝缘电阻 ≥ 2.5MΩ。
运行稳定性：臂杆轴转动无旷动现象；启动后台盘上升及撞击瞬间无摆动，传动部分运转声音正常。
外观工艺：底座地脚螺栓孔中心距符合规范；外表面油漆平整光滑、色调一致，零件加工面无碰伤划痕和锈斑。
水泥胶砂振实台新标准ZS-20荣计达技术参数
| 参数项目 | 技术指标 |
|---|---|
| 振动部分总重量 | 13.75 kg ± 0.25 kg |
| 落距（振幅） | 15 mm ± 0.3 mm |
| 振动频率 | 60 次 / 60 s ± 2 s |
| 臂杆及十字肋总质量 | 2.25 kg ± 0.25 kg |
| 台盘中心至臂杆轴距离 | 800 mm ± 1 mm |
| 隔音盖锁固方式 | 汽车后备箱式锁扣锁紧 |
| 试模定位方式 | 碰珠定位 |
| 电动机型号 | 90TDY060-T |
| 电动机转速 | 60 r/min |
| 电动机功率 | 70 W |
| 电源电压 | 220 V |
| 振实台净重 | 62 kg |
| 外形尺寸 | 1130 × 400 × 450 mm |
