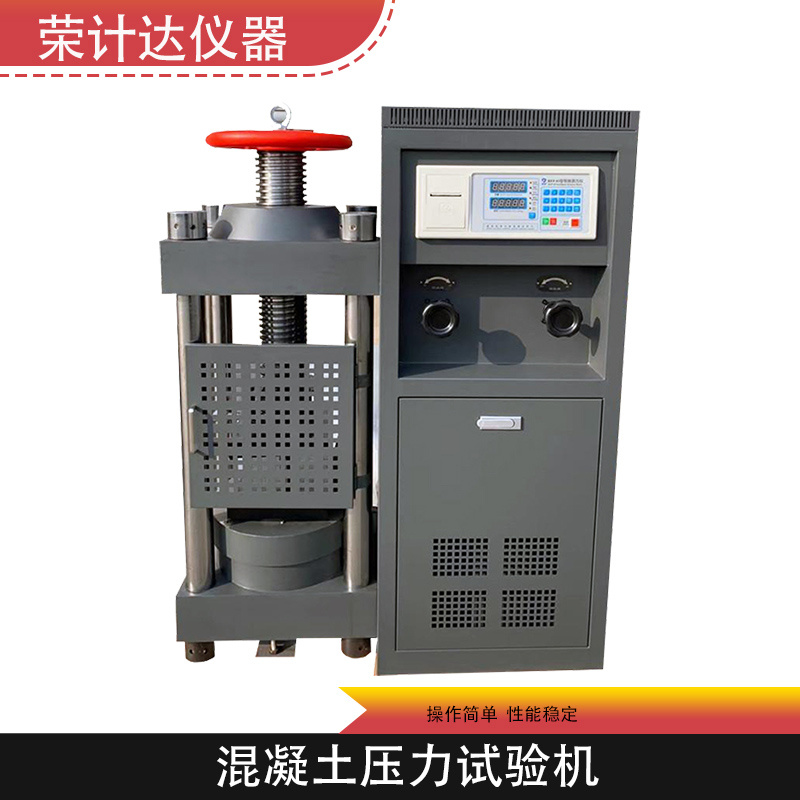

混凝土压力试验机DYE-2000

一、混凝土压力试验机DYE-2000产品简介：

混凝土压力试验机是主要用于试验混凝土、砖、石、水泥、耐火砖等建筑材料的抗压强度。是利用液压传动，使试件所受压力在测力计的显示屏上直接读出，简单快捷。具有结构紧凑，操作方便，测力精度高等特点，是建筑、建材、公路、桥梁、矿山、大学等工程建筑单位的产品。

二、混凝土压力试验机DYE-2000技术参数：

1、试验力：2000kN

2、液压泵额定压力：40MPa

3、示值相对误差：±1%

4、承压板尺寸：250×220mm

5、承压板间大净距：320mm

6、活塞大行程：50mm

7、测力范围：0-200kN

8、测力值分辨率：0.01kN

9、外形尺寸（长×宽×高）：890×370×1160mm

10、净重：780kg

11、装箱尺寸：1080×580×1360mm

三、混凝土压力试验机DYE-2000主要结构及主要功能：

本机主要由主机、液压系统和测力单元等组成。

1、 主机

主要由上梁、立柱、调节丝杠及手轮、承压板、油缸和活塞等组成。丝杠末端与上压板间装有活动球座，操作时当上压板底面与试件顶面接触后，能自动适应试件高度方向的细微倾斜度，使两平面互相接触全面，从而使度件受力均匀。根据试件大小，可转动手轮和丝杠，以适当调节试验空间。

下压板顶面上刻有定位线框，便于将试件放置在中心位置。

2、 液压系统

由液压泵、送油阀、回油阀、油箱、滤油器及油管等组成。

液压泵为轴向五柱塞超高压泵，由电动机直联驱动，送油阀上设有安全阀，过载是可溢流，起安全作用。操纵送油阀手轮，可调节油缸进油量，以达所需加荷速率。打开回油阀，可使油缸内和油泵来的油全部流回油箱。

3、 测力单元

主要包括测控系统、打印机和压力传感器等。(详见所附《RFP-03智能测力仪使用说明书》

4、电气系统由电动机、启动按钮、停止按钮、交流接触器、熔断器等组成。

四、混凝土压力试验机DYE-2000型恒应力数显压力机抗折抗压一体机保养与用油：

1、试验机内外应经常保持整洁，防止各部锈蚀。

2、经常检查油液洁净与否。一般情况每周至少需从放油口放出油箱内沉淀油一次，数量视油污程度而定，直到放出的油中无污物为止。经常使用者每月应拆下检查、清洗滤油器一次，如污垢堵塞严重或损坏，须更换滤油器。

3、频繁使用时，每半年需换油一次。同时用煤油彻底清洗油箱、滤油器和滤油网等。并反复几次直到洗净为止，再用毛巾擦净箱底，然而再灌入洁净油液。如平时发现油液混浊严重不能再用时，应即更换。

4、液压油规格，视试验室温不同而异，建议如下：

当室温低于20℃时，采用GB7631.1-87抗磨液压油L-HM46(其粘度相当于旧牌号30号)

当室温高于20℃时，采用GB7631.1-87抗磨液压油L-HM68(其粘度相当于旧牌号40号)

5、不使用时应用塑料套机器罩好
