核心参数
仪器种类
其它
最大试验力（KN）
2KN-50KN（可选）
试验力测试范围（FS）
10KN、20KN、50KN
力量精度
±0.5%
测试行程（mm）
1-500mm/min
位移分辨率（mm）
0.1μm
仪器介绍

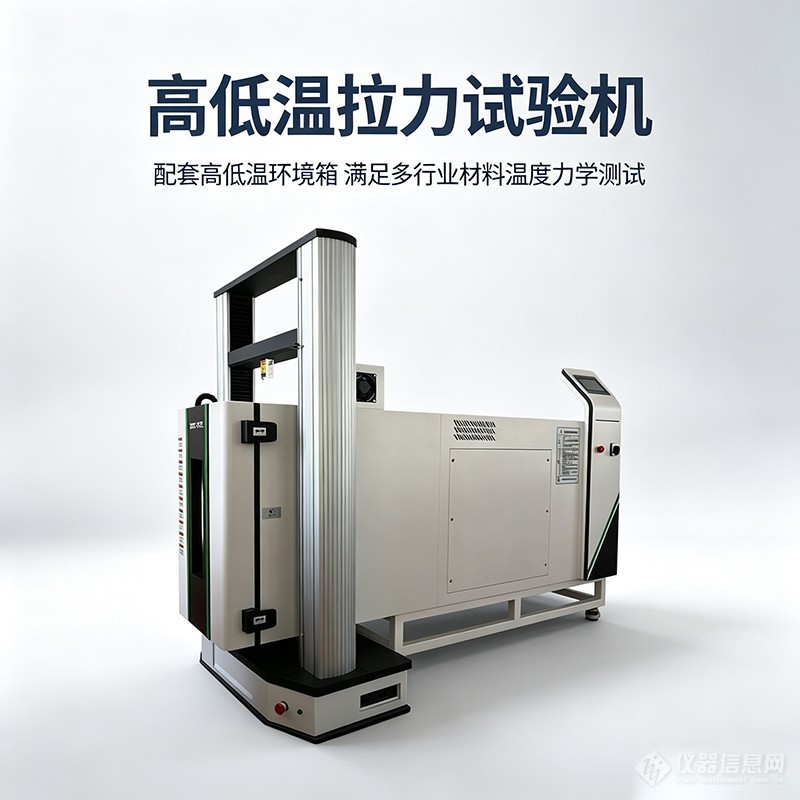

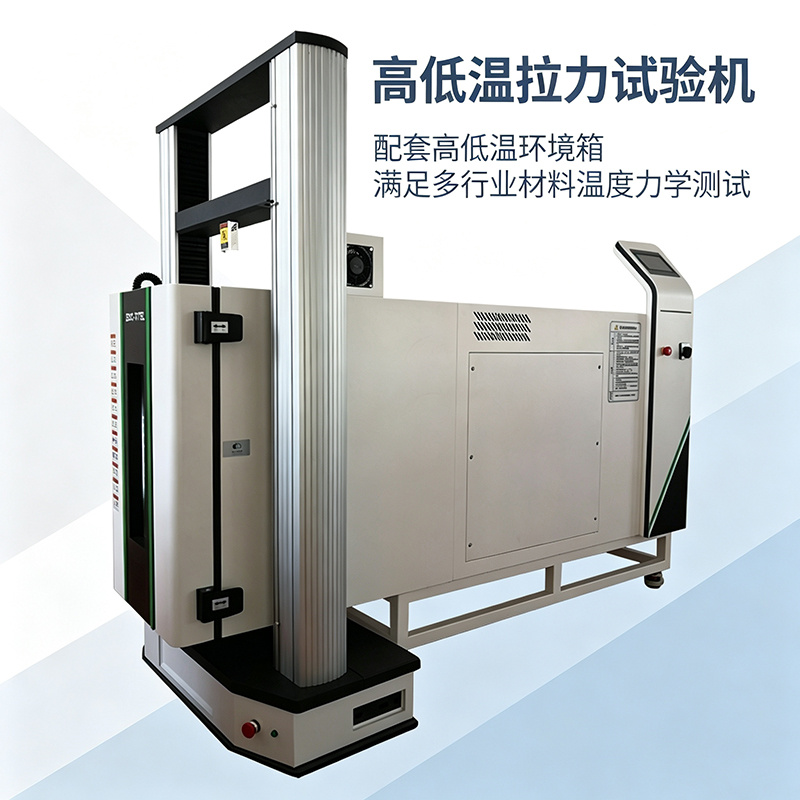

高低温拉力试验机GDWL-7075产品简介
高低温拉力试验机（型号：GDWL-7075）是将材料力学测试与气候环境模拟相结合的专业检测设备。该设备由高精度拉伸试验机主机与高低温试验箱组合而成，能够在设定的恒定温度环境下，对各类材料进行拉伸、压缩、弯曲、剪切、剥离及撕裂等物理力学性能测试。其设计旨在满足材料研发实验室、质量检测中心及工业生产线在复杂温变条件下的性能验证需求。
高低温拉力试验机GDWL-7075执行标准
本设备的设计与制造严格遵循以下国家标准及行业规范，确保测试数据的合规性与权威性：
1. 力学性能测试标准
GB/T 16491-2008《电子式万能试验机》
GB/T 1040.1-2018《塑料 拉伸性能的测定 第1部分：总则》
GB/T 9341-2008《塑料 弯曲性能的测定》
GB/T 8804.1-2003《热塑性塑料管材 拉伸性能测定》
GB/T 8808-1988《软质复合塑料材料剥离试验方法》
GB/T 13022-1991《塑料 薄膜拉伸性能试验方法》
GB/T 4850-2002《压敏胶粘带低速解卷强度的测定》
GB/T 453-2002《纸和纸板抗张强度的测定》
GB/T 2792-2014《胶粘带剥离强度的测试方法》
GB/T 2791-1995《胶粘剂 T 剥离强度试验方法》
GB/T 7122-1996《高强度胶粘剂剥离强度的测定 浮辊法》
QB/T 2358-1998《塑料薄膜包装袋热合强度试验方法》
QB/T 1130-1991《塑料直角撕裂性能试验方法》
GB/T 17200-2008《橡胶塑料拉力、压力和弯曲试验》
JT/T 740-2015《路面橡胶沥青灌缝胶》
GB/T 18477.2-2011《埋地排水用硬聚氯乙烯(PVC-U)双壁波纹管材》相关力学要求
2. 环境试验箱标准
GB/T 2423.1-2008《电工电子产品环境试验 第2部分：试验方法 试验A：低温》
GB/T 2423.2-2008《电工电子产品环境试验 第2部分：试验方法 试验B：高温》
GB/T 10589-2008《低温试验箱技术条件》
GB/T 11158-2008《高温试验箱技术条件》
GB/T 16825.1-2008《静力单轴试验机的检验 第1部分：拉、压力试验机》
高低温拉力试验机GDWL-7075主要特点
高精度数据采集：配备高分辨率力值传感器（分辨率达 1/20000），配合每秒 120 次的高频采集系统，确保微小形变与力值变化的精准捕捉；数据支持实时动态显示及 Excel 格式导出，便于后续分析。
多模式伺服控制：采用先进的伺服控制系统，支持位移速度控制、负荷速度控制及编程控制等多种模式，适应不同材料的标准化测试流程。
精密传动结构：核心传动部件采用台湾上银（HIWIN）滚珠丝杆，具有摩擦系数低、传动效率高及定位精度高等特点，有效保证长期使用的稳定性。
高效温控系统：高低温试验箱采用全封闭风冷复叠制冷技术，核心压缩机选用法国泰康（Tecumseh）品牌，配合 PT100 A 级高精度温度传感器，实现快速且均匀的温场分布。
智能人机交互：配备 TFT 真彩液晶触摸屏，界面直观友好，操作便捷；具备控制器停电记忆功能，断电恢复后可自动续接原程序。
安全保护：集成漏电、短路、超温、电机过热、压缩机超压及过载等多重保护机制。
技术参数
| 参数项目 | 技术指标 |
|---|---|
| 最大试验力 | 2 kN - 50 kN（可选配置） |
| 测力精度 | ±0.5% |
| 速度范围 | 1 - 500 mm/min |
| 速度精度 | ±0.5% |
| 位移测量精度 | 0.1 mm |
| 温度范围 | RT + 150℃ -20℃ ~ 150℃ -40℃ ~ 150℃ -70℃ ~ 150℃ -100℃ ~ 150℃（根据需求可选） |
| 温度偏差 | ≤ ±2℃ |
| 升温速率 | 3℃/min（空载，全程平均） |
| 降温速率 | 0.7 ~ 1℃/min（+150℃ ↔ -70℃，空载，全程平均） |
| 电源规格 | AC 220V, 50Hz |
| 试验机主机尺寸 | 900 × 380 × 2150 mm (长×宽×高) |
| 试验机主机净重 | 约 220 kg |
| 高低温箱尺寸 | 1700 × 580 × 920 mm (长×宽×高) |
| 高低温箱净重 | 约 320 kg |
高低温拉力试验机GDWL-7075标准配置清单
高低温拉力试验机主机（含伺服驱动系统）一台
台式计算机及专用测试软件一套
拉伸夹具、压缩夹具各一套
高精度力值传感器一件
无线键盘、鼠标一套
高低温环境试验箱一台
